Прокладка сетей методом ГНБ

Метод ГНБ

Прокладка сетей методом ГНБ является альтернативой обустройству подземных коммуникаций траншейным способом. Использование передовых технологий и современного оборудования дает возможность быстро, недорого и качественно решать инженерные задачи любой сложности. Работы выполняются в любое время года и суток, на процесс бурения не влияет дорожная обстановка и погодные условия.

Монтаж сетей традиционными способами

Традиционный способ прокладки подземных сетей предполагает укладку магистралей в предварительно отрытую траншею заданной ширины и глубины.

Данная процедура состоит из таких этапов:

  1. Составление проекта. Этот процесс может сильно затянуться, т.к. требуется согласование с многочисленными инстанциями, у которых в зоне ответственности находятся наземные объекты на пути следования коммуникационной трассы.
  2. Снятие верхнего слоя грунта, удаление кустарников и деревьев. В населенных пунктах демонтируются легкие строения, вскрывается дорожное полотно.
  3. Выемка грунта с использованием тяжелой землеройной техники. Обустройство ограждений, предупреждающих знаков, бортиков и песчаной подушки. Перекрытие движения транспорта и пешеходов.
  4. Непосредственная укладка коммуникаций. Проводится в ручном режиме или с использованием специального оборудования.
  5. Засыпка канавы выбранной землей. Проведение трамбовки.

По окончании работ местность нуждается в рекультивации. Если было вскрыто полотно автомобильной дороги, то проводится дорогостоящий ремонт с целью предотвращения проседания участка трассы.

Бестраншейная прокладка сетей

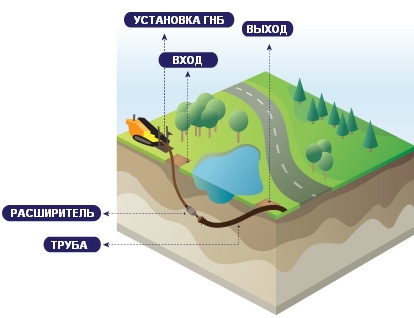

Метод горизонтально направленного бурения позволяет максимально сократить время согласования административных вопросов и свести к минимуму объем восстановительных работ. Скважина делается с помощью специального оборудования, обеспечивающего высокую точность проделывания подземных каналов вглубь и по горизонтали.

В зависимости от условий местности и типа грунта применяются такие способы прокладки тоннелей:

  1. Релайнинг. Предполагается использование старого трубопровода в качестве готового канала для размещения новых изделий. Магистраль очищается от грязи и посторонних предметов, после чего в нее затягивается новая конструкция меньшего диаметра. Бывшая в употреблении система служит защитой установленной магистрали от воздействия внешних факторов.
  2. Продавливание грунта горизонтально. Данная технология применяется в мягких грунтах при прокладке новых трасс большого диаметра, когда бурение невозможно из-за быстрой деформации стенок скважины. Образовывающийся в трубах столб земли непрерывно удаляется вручную или с помощью технических средств.
  3. Прокалывание. Метод применяется в плотных глинистых грунтах. При прохождении через почву острого конусного наконечника происходит уплотнение стенок скважины.
  4. Бурение. Используются гибкие штанги, буровая головка и комплект расширителей. На головку постоянно подается буровая жидкость, создающая на стенках канала прочную корку.

Какие коммуникационные соединения прокладываются закрытым методом

Современное строительство жилых, административных, хозяйственных комплексов и инженерных сооружений предполагает подведение к этим строениям систем обеспечения различного назначения.

Методика ГНБ используется для прокладки следующих коммуникаций:

  • водопроводных труб диаметром до 200 мм;
  • газопроводов;
  • теплотрасс;
  • канализационных систем;
  • кабелей связи и интернета.

Технология используется для подземной прокладки коммуникаций под такими объектами, как:

  • автомобильные магистрали;
  • трамвайные линии;
  • тротуары и парковые зоны;
  • здания и инженерные сооружения;
  • сельскохозяйственные насаждения;
  • естественные и искусственные водоемы (реки, озера, пруды);
  • заповедники и заказники, рекреационные зоны.

Проведенные под землей трубы могут использоваться для транспортировки жидких и газовых смесей, нефтепродуктов и органических соединений. При прокладке коммуникаций трубы выполняют задачу по их защите от влаги, грызунов, насекомых и механического воздействия.

Техника для прокладки трубопроводов бестраншейным методом

Техника направленного бурения подразделяется на такие категории:

  1. Возимые устройства. Машины легкого типа используются для прокладки скважин диаметром до 100 мм на расстояние до 50 м. Применяются при проведении водопроводных и коммуникационных систем в частных хозяйствах и дачных поселках.
  2. Самоходные установки ГНБ. Базируются на колесном или гусеничном шасси. Мощность силовых установок позволяет бурить каналы диаметром до 300 мм и длиной до 500 м. Техника применяется для обустройства канализационных, водопроводных систем и теплотрасс в населенных пунктах.
  3. Стационарные установки. Агрегаты имеют разборную конструкцию, перевозка к месту работы осуществляется грузовыми автомобилями. При сборке используются подъемные краны. Оборудование применяется при строительстве нефтепроводов, газопроводов, водопроводов областного, окружного и федерального значения.

Для изготовления скважин методом прокалывания и продавливания используются мощные гидравлические домкраты. Оборудование устанавливается в котловане с упором на одну из его стенок. Питание домкратов электрической энергией осуществляется генераторами, входящими в комплект оборудования.

Для прокладки коммуникаций методом горизонтального бурения используются буровые установки с гибкими штангами. Данные устройства позволяют изменять направление проходки, обходить естественные препятствия и подземные коммуникации. Для контроля и корректировки направления проходки наконечники оснащаются навигационными датчиками.

Ознакомиться с техникой бестраншейной прокладки трубопроводов вы можете в каталоге установок ГНБ.

Оборудование отличается большой мощностью, производительностью и низким уровнем производимого шума.

Преимущества прокладки сетей методом ГНБ

Метод бестраншейной прокладки коммуникаций используется при проведении работ в стесненном пространстве, пересечении трассы с автомобильными и рельсовыми дорогами, наличии под землей сложной сети проложенных ранее инженерных сооружений.

Технология контролируемого горизонтального бурения имеет следующие достоинства:

  1. Экономичность. Нет необходимости в привлечении тяжелого землеройного оборудования, что позволяет снизить расходы на аренду техники и закупку топлива.
  2. Сжатые сроки выполнения задач. Время работ сокращается за счет высокой эффективности используемых установок, отсутствия необходимости в проведении подготовительных и восстановительных работ.
  3. Возможность проведения прокладки коммуникаций в зимнее время года. Установки без проблем проходят мерзлый грунт.
  4. Сохранение инфраструктуры и природного ландшафта. Не наносится вред окружающей среде.
  5. Безопасность. Отсутствие вероятности получения травм при падении людей в котлован или от ковша экскаватора.

Для проведения бестраншейной прокладки трубопроводов нет необходимости останавливать движение транспортного и людского потока. Проходческая техника работает в отдельном котловане, не доставляя дискомфорта окружающим.
