Горизонтальное бурение подразумевает под собой различные способы бестраншейной прокладки труб при помощи специальных буровых механизмов. В некоторых случаях способы могут быть заменены уже во время прокладки – все зависит от определенных обстоятельств, которые вызывают необходимость в использовании других вариантов прокладки. Существует более 5 видов горизонтального бурения – о каждом из них более подробно и пойдет речь в этой статье.
Виды бурения и применяемое оборудование
Каждый способ горизонтального бурения хорош по своему, и применяется исходя из конкретной ситуации. Некоторые методы вполне заменяют друг друга, при этом не последнюю роль играет снижение расходов при прокладке трубопровода.

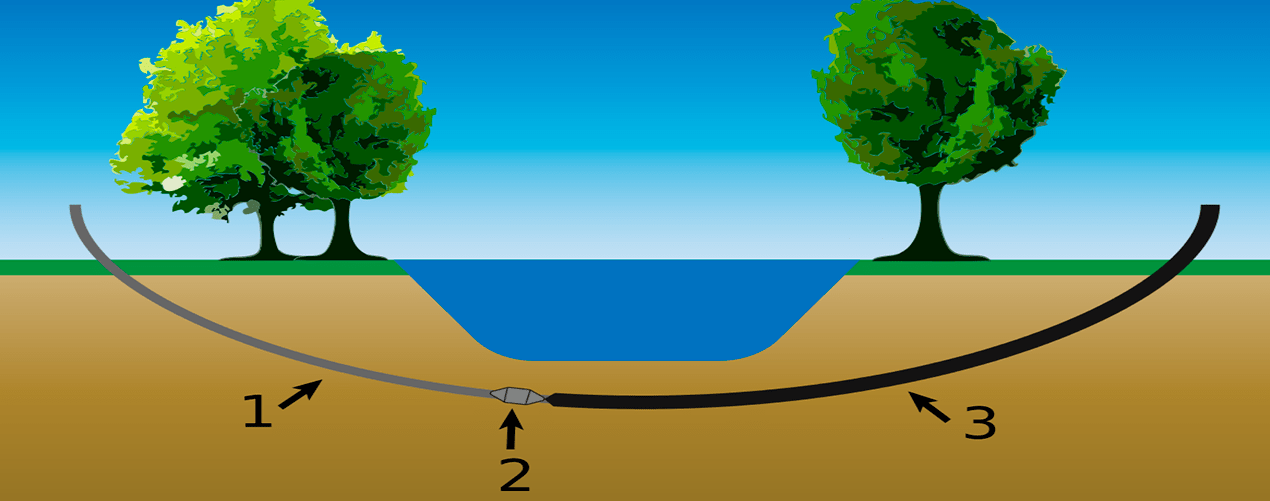

Горизонтальное направленное бурение
Производится наклонно-направленное бурение, которое на сегодняшний день является наиболее востребованным видом при укладке кабельных футляров и напорных труб. Кроме этого, способ используется при прокладке самотечных линий водоснабжения, однако в этом случае есть некоторые нюансы.
Бурение производится с поверхности земли, при этом ее диаметр больше диаметра трубопровода на 40-50%. При обустройстве скважины происходит поэтапное расширение с использованием полимерных материалов и бентонита. Раствор бентонита позволяет выводить наружу грунт, а также образует фильтрационную корку и понижает температуру бурового инструмента. После использования раствор при помощи откачки илососом выводится вместе с грунтом.
Данный способ позволяет прокладывать трубы длиной от 25 до 1000 метров – все зависит от тягового усилия и мощности буровой установки ГНБ.
Управляемый прокол
Один из разновидностей горизонтального бурения – применяется для прокладки труб небольшого диаметра в условиях ограниченного пространства. Обычно метод «управляемого укола» используется при прокладке полиэтиленовых и стальных труб, футляров водоснабжения и газопровода, телефонных и силовых линий. Метод широко применяется в условиях большого города, а также в небольших населенных пунктах и при прокладке коммуникаций под железными и автомобильными дорогами. Преимуществом метода является возможность использования простой буровой техники, а также возможность использования скважины в любое время года.
Бурошнековое бурение
Бестраншейной способ укладки– гидравлическая домкратная установка оснащается вращающимся режущим элементом, который приводится в движение из рабочего котлована, при этом грунт сразу удаляется шнековым механизмом. В зависимости от диаметра труб прокладываются стальные футляры для инженерных систем, а также бетонные и полиэтиленовые трубы. Для реализации способа требуется наличие стартового и приемного котлована, которые имеют глубину на 1 метр ниже уровня прокладки трубопровода.
Домкратная станция устанавливается в стартовом котловане, после чего она оснащается буровым механизмом, имеющим трубы продавливания. На начальном этапе происходит подготовка котлованов, после чего осуществляется спуск и установка шнекового механизма. Далее прокладывается сам трубопровод – точность прокладки достигается наличием специального лазера. На последнем этапе шнековая установка выводится в приемный котлован, после чего поднимается на поверхность в обратном порядке.
Продавливание стальных футляров
Данный метод подразумевает вдавливание трубы в грунт, при этом грунт, попадающий внутрь трубы по мере ее движения, размельчается, и удаляется ручным или механическим способом. Способ применяется при прокладке труб большого диаметра (от 80 до 140 см) на расстояние до 10 метров. Технология продавливания требует наличие нескольких гидравлических домкратов, которые имеют специальный упор, раму и наголовник. Смена механизмов производится через каждые 10 метров продвижения.
Из одного котлована делается проход длиной от 10 до 75 метров – более длинные участки пробиваются в несколько этапов. Метод имеет относительно низкую стоимость, а также использование простых механизмов и минимум сотрудников. Всю работу контролирует человек, находящийся внутри котлована, при этом он также предотвращает возможные повреждения линии, которые, по различным причинам, могли произойти во время работ.
