Прокладка трубопровода

Распространенной стала услуга – бестраншейная прокладка трубопроводов под жилой постройкой, рекой или дорогой, не нарушая асфальтового покрытия. Строительство, при котором предусматривается рытье и закапывание траншей, нарушает слой почвы, требует восстановление асфальта, уничтожает зеленые насаждения.

Подземная прокладка трубопроводов — методы

Технологии проведения коммуникаций бестраншейным методом исключают вскрытие грунта, восстановление асфальтового покрытия после выполнения работ. Техника, используемая для осуществления данного вида работ, применяется в случаях, когда длина прокола превышает 10 метров.

Прокладка трубопровода под дорогой бестраншейным методом производятся несколькими способами:

1. Санация. Проводится несколькими вариантами – релайнинг и реновация. Первый основан на затягивании полимера в действующий трубопровод. Для проведения этого варианта нужно изучить внутреннее состояние грунта, наличие в нем предметов, могущих помешать работе. При этом бестраншейная замена труб, за счет гладкой поверхности пластиковых стенок, не уменьшит пропускную способность трубопровода.

Второй вариант (реновация). Это закрытая прокладка трубопроводов под землей в случае, когда заказчика не устраивает пропускная способность действующей трубы.

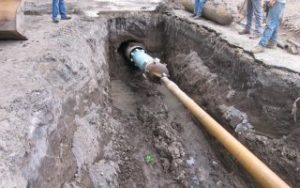

1. Способ прокалывания. Это бестраншейная прокладка труб, с использованием секций диаметром до 150 мм. Перед началом работ вырываются котлованы необходимого размера, в одном из которых размещается домкрат гидравлический, толкающий трубу с конусным наконечником. Особо эффективными стали эти работы при прокладке газового трубопровода. Продвижение трубы происходит путем секционного наращивания до тех пор, пока она не покажется во втором (приемном) котловане.
2. Продавливание. Это прокладка трубопровода под землей с использованием стальных труб, диаметром до 2000 мм. В отличие от прокола, конструкция входит в почву открытым концом, а использованная земля удаляется механическим или ручным способом.
3. Горизонтально-направленное бурение. Прокладка технологических трубопроводов и комуникаций с помощью специально техники и установок. В некоторых случаях такая бестраншейная прокладка труб может достигать нескольких километров, а при наличии специальной техники диаметр секции может доходить до 1400 мм. Кроме того, этот метод предусматривает в исключительных случаях обход различных препятствий и предметов под землей.

Этапы работ по бестраншейной прокладке кабеля

Бестраншейная прокладка трубопроводов канализации, газоотведения и водопровода предусматривает несколько основных этапов работ:

• Формирование пилотной скважины. Это едва ли не основной этап в работе, проведение которого влияет на конечный результат. Пилотная скважина формируется при помощи буровой головки и гибкой штанги, двигающихся по заданной оператором траектории. Квалифицированные специалисты на стадии проектирования и прокладке газового трубопровода проводят тонкий предварительный расчет, достигая желаемого результата.
• Расширение скважин. Пилотную скважину расширяют при прокладке конструкций большого диаметра. Учитывая, что прокладка трубопроводов производится по ГОСТ, диаметр скважины должен на 30% превышать диаметр трубы, используя расширитель нужно сформировать необходимый размер скважины.
• Прокладка трубопроводов полиэтиленовых и стальных. Через расширитель и серьгу установка ГНБ затягивает петлю трубопровода в скважину. В работах обязательно использование специального раствора для уменьшения трения и нежелательных механических повреждений. Чаще всего это касается ТЭЦ, от чего зависит и сама прокладка трубопроводов отопления, и ее цена.

Прокладка трубопровода, работы по протягиванию, монтажу и ремонту трубопровода стали проще, благодаря применению новейших технологий и специализированной техники. Бестраншейный метод широко используется сегодня в городской черте, где развитая инфраструктура не дает нарушать уже существующие постройки, разрушать асфальтовое покрытие. Как правило, это прокладка трубопроводов водоснабжения. Именно это и позволило использовать такие современные технологии практически в каждом коммунальном строительстве.
