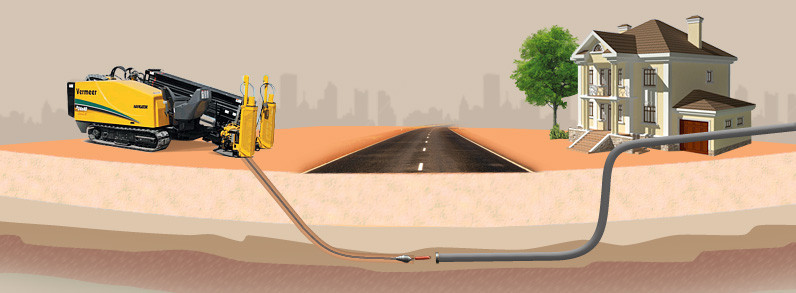

Прокладка самотечной канализации методом ГНБ осуществляется в жилых массивах, дачных поселениях и при отводе из-под застроек. Процедура имеет свои требования и особенности, которые необходимо учитывать. Бестраншейный способ прокладывания предполагает высокий профессионализм работников, а также установки ГНБ и установки ННБ должны отвечать всем требованиям.
Требования при бестраншейной прокладке самотечной канализации методом ГНБ
Существуют ограничения, распространяющиеся на строительство открытых канализаций. Они включают в себя дренаж и отвод грунтовых вод. Поэтому речь идет о прокладке самотечной канализации методом бурения. Нередко такой способ является единственным подходящим.
Для осуществления строительных работ необходимо соблюдение таких предписаний:
-
высочайшая точность исполнителей;
-
правильный подбор буровых установок, позволяющий достигнуть желаемого результата благодаря достаточной длине и изгибу штанги;
-
бурение пилотной скважины нужно выполнять, исходя строго из данных проекта с максимально точным уклоном — до 0,1%;
-
сварка труб осуществляется по всем правилам: времени и температуре нагревания сварного устройства;
-
нельзя забывать о времени контакта нагревательной детали и спекания полиэтиленовых труб;
-
трубы должны быть устойчивы к нагрузкам, возникающим при протягивании.
Сооружение открытых канализаций способом ГНБ считается одним из сложнейших. При строительстве таких инженерных сетей приходится сталкиваться со множеством трудностей. Например, неоднородность грунта часто приводит к придавливанию трубы ко дну. На таких участках прокладки канализации практически всегда имеют погрешности.
Излучающий зонд передает данные о наклоне бура. Информация поступает в градусах или процентах. При вертикальной плоскости уклон составляет 0,1%, что позволяет получить необходимый уклон. В горизонтальной у оператора отсутствует подобная точность. В отдельных местах труба напоминает “неполную луну”. Дефект обнаруживается при вытаскивании на просвет.
Величина скважины в 1,3-1,5 раза больше диаметра трубопровода. На точное значение влияют диаметр и длина участка. Возможно образование погрешности.
Точность сигнала могут искажать всевозможные помехи: электропровода, конструкции из металла, железобетонные плиты, ЛЭП и др. Поэтому сигнал излучателя может показывать неправильную глубину. При одновременных измерениях получаются разные результаты. Иногда сигнал исчезает совсем.
Трудности создает рельеф: валуны и камни, техногенные отложения и плывуны. Буровая головка обходит препятствие стороной. Если отходы или камни большие, бур упирается в них.
Этапы строительства самотечной канализации
Каждый строительный процесс состоит из нескольких этапов. Сооружение канализации методом ГНБ также не является исключением. Сначала уточняют расположение будущих коммуникаций. Затем осуществляют разведку шурфовой выработкой. Она представляет собой искусственную полость на поверхности земли. После получения результатов вызывают представителей на участок строительных работ.
После согласования нужных моментов выкапывают котлованы: рабочий и приемный. Их часто именуют стартовым и финишным. Котлованы роют в области установки колодцев для соединения.
Буровую машину монтируют в место старта головки. ПНД трубы сваривают вплотную. Настает очередь пилотного бурения с учетом нужного уклона. Получившуюся скважину расширяют до требуемого диаметра. В нее протягивают плети труб. В конце устанавливают соединительные колодцы. В них обрезают трубы в точках, указанных в проекте.
Метод ГНБ при прокладке самотечной канализации
При прокладке канализации рассматриваемым способом применяют особый расширитель. Он прокалывает скважину большего диаметра, чем размер трубы. Разница составляет 30-50%.
Бурение предполагает использование бентонита. Он укрепляет стенки и прочно фиксирует трубопровод. Периодически исполнителям приходится сталкиваться с неоднородной почвой или грунтовыми водами. В таких случаях у проложенных сетей возможны погрешности. Их устраняют в последующем при прокладке канализации.
Специфика прокладки канализации методом ГНБ
Сооружение пилотного канализационного трубопровода осуществляется в соответствии с проектом. Процесс контролирует опытный специалист. На этом этапе требуется постоянно следить за уклоном буровой головки и ее траектории. При небольших отклонениях отхождение бура корректируют. Когда процесс закончится, канал расширяют и протягивают трубы.
На последней стадии ГНБ открытая канализация обладает изогнутым горизонтально видом. Она плохо видна на просвет. Этот недостаток считается незначительным. Бестраншейный метод дает отличные результаты. При его использовании опасность возникновения аварий сводится к минимуму.
Канализационные сети прокладывают на глубине от 3,5 до 4,5 м. Способ ГНБ применяют в водных и песчаных грунтах. По понятной причине вырыть траншеи там невозможно.
Технология бурения при сооружении открытых канализаций имеет особенности. Их строго соблюдают на всех стадиях работ. Специфика ГНБ заключается в нескольких нюансах. Их учет положительно сказывается на качестве выполненных работ:
-
Рабочие котлованы роют по 2 стороны участка прокладки труб. Их глубина должна превышать уровень протягивания плети труб на 50 см.
-
Стартовый котлован используют для размещения буровой установки.
-
В рабочем делают приямки для сбора бентонитового раствора.
-
Первую скважину бурят с уклоном, указанном в специальных документах.
-
При монтаже глубину бурения проверяют нивелиром.
-
Диаметр скважины расширяют до требуемой величины путем накрутки штанг. Процедуру осуществляют в приемном котловане.
-
Полиэтиленовые трубы заранее приваривают встык специальным оборудованием по всей длине участка прокладки.
-
Оголовок плети монтируют и крепят заглушку на одну сторону.
Плеть прокладывают в скважину, после чего вынимают штанги. Из котлованов утилизируют бентонитовую смесь. В конце производят демонтаж буровой машины. Котлованы засыпают или делают колодцы. Точный вариант указывается в проектной документации.
Несмотря на некоторые трудности на практике, метод горизонтального бурения является лучшим для строительства самотечных канализаций. Современная техника поможет реализовать проект любой сложности. Для новейших буровых комплексов не станут препятствием даже участки со сложными грунтами. Способ отличается минимальными финансовыми и временными затратами. Конечная стоимость прокладки зависит от протяженности трубопровода.
