Горизонтальное бурение
Это метод, когда необходимо проложить определенные коммуникации, не нарушая целостности поверхностного слоя земли, путем направленного бурения скважин под землей в горизонтальном направлении с дальнейшим прокладыванием в них труб. Такая технология имеет все преимущества в условиях тесного проживания людей, когда необходимо оставить нетронутым ландшафт или нанести минимальный урон местам проживания людей. О всех этапах ГНБ и их кратком описании вы сможете узнать далее.
Общее описание технологий
Процесс ГНБ делится на три этапа:
- Бурение пилотной скважины малого диаметра в заданном направлении;
- Расширение скважины до требуемых размеров для установки трубопровода;
- Прокладывание трубопровода.
Как происходит горизонтально направленное бурение
Горизонтальное бурение происходит при помощи специально устроенной буровой головки, имеющей технологический скос для разрушения породы и посадочное место под излучатель. Буровая головка соединена с подвижным приводным стержнем, позволяющим задавать нужное направление движения бура, с возможностью обхождения препятствий.Со старта бурения к основанию бура, через конструктивные отверстия, подается специальный раствор. Смешиваясь в скважине с измельченным грунтом, раствор образует суспензию, которая уменьшает трение стержня с головкой, охлаждает бур и укрепляет стенки скважины, снижая риск обрушения. Также буровой раствор нужен для промывания скважины от шлама.Двигаясь по заданной траектории, буровая головка достигает запланированной точки выхода на поверхность.
Рекомендованная услуга – Медно-графитовая смазка. Используется для защиты и герметизации резьбовых соединений.
Машины и рабочее оборудование
Оборудование, используемое для прокладки коммуникаций методом ГНБ, разделяется:
- Машины для совершения горизонтального бурения;
- Системы локации, применяемые для координации позиционирования буровой головки;
- Вспомогательные инструменты для ГНБ установок.
Если вам нужна качественная установка горизонтально-направленного бурения по привлекательной цене, тогда Вам сюда. Установка ГНБ FORWARD OS-10 снабжена лучшими комплектующими от известных и надёжных брендов, что в свою очередь хорошо отражается на приятном использовании оборудования.
Машины для ГНБ
Все работы проводятся дорогостоящими профессиональными комплексами. Машины могут иметь разную конфигурацию, но основные части у них общие:
- Рама;
- Дизельный двигатель (ДВС);
- Силовая часть (гидронасосы распределители).
По классу машины разделяются на мини, миди и макси. Где мини – самые простые облегченные малотоннажные установки. Такая машина обладает небольшими размерами, и применяется при работе с трубами малого диаметра и ограниченной длиной трассы.
Более крупные буровые установки характеризуются средними и максимальными диаметрами труб и увеличиной длиной бурения. Также нужно обращать внимание на величину расхода буровой смеси и допустимый радиус изгиба буровых штанг, который является критерием способности изменять траекторию бурения во время работы ГНБ установки.
Навигация для ГНБ
Так как во время бурения головка находится в невидимой зоне, то контролировать процесс помогает система локации. Она состоит из излучателя, расположенного в буровой головке, и принимающего локатора, который выдает полученную информацию на дисплей, для визуального мониторинга траектории бурения и своевременного реагирования на возможные преграды.
Вспомогательные инструменты
К ним относятся: буровой инструмент ГНБ, вертлюги, серьги, фиксаторы для протяжки ПВХ обсадных элементов трубопровода. Также насосы для выкачивания буровых растворов, электрогенераторы, расширители и переходники.
Поэтапное выполнение
Подготовительные работы
До начала работ проводится обследование трассы: исследуется грунт, свойства и его состав, расположение возможных коммуникаций. Делаются расчеты по навигации и оформляется нормативно-техническая документация на исполнение работ. При необходимости зондируются сложные участки будущей трассы на предмет пересечения с имеющимися подземными инженерными коммуникациями. В результате разрабатывается оптимальная траектория бурения. Уделяется пристальное внимание технике безопасности работников буровой машины и людей, которые могут оказаться поблизости.
На подготовительном этапе формируется площадка, на которой будет располагаться буровая установка, производятся земельные работы. Ее размеры и положение зависят от габаритов бурового комплекса, диаметра и глубины залегания скважины, ее протяженности.
Пилотная скважина
Когда подготовительные работы закончены, можно начинать построение пилотной скважины. Это основной этап в разработке, от которого зависит достижение конечной цели.
Перемещение буровой головки контролируется при помощи локатора, принимающего сигнал от излучателя, расположенного в ней. Информация о нахождении бура передается на монитор оператора буровой машины, по которой определяется соответствие заданной траектории маршрута бурения. По окончании построения пилотной скважины, буровая головка выходит на поверхность или на финишную проектную точку.
Расширение бурового отверстия
Далее следует этап расширения пилотной скважины. Буровая головка заменяется на другой тип насадок для горизонтального бурения – риммер. Конструктивный элемент, представляющий собой лопасти, закрепленные на одной оси, с режущими зубцами, который вращаясь и двигаясь в обратном направлении, увеличивает диаметр скважины. Если необходим большой размер отверстия, таких челночных проходов может быть несколько, с последовательной заменой риммеров, до достижения нужного диаметра.

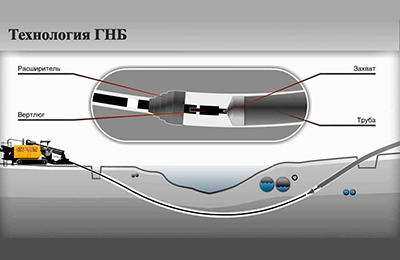

Прокладывание трубопровода
На обратной от буровой машины стороне к последнему риммеру, при помощи вертлюга, гасящему вращательное движение буровых штанг, и скоб, прикрепляют элементы трубопровода и прокладывают в скважину.
После завершения строительства трубопровода, исполнитель сдает заказчику отчетную документацию, где указывается действительное положение трубопровода, с обозначениями координат местности.
Плюсы и минусы технологии
- Тип почвы, ландшафт и его строение, присутствие водоемов не препятствуют процессу горизонтального бурения. Скученность городских построек, загруженность автомобильных дорог или охраняемые природные и культурные территории – такой способ прокладывания коммуникаций не навредит их состоянию;
- Меньше времени и сил тратится на получение разрешений для проведения работ, так как не нужно перекрывать движение автомобильного и железнодорожного транспорта;
- Снижаются расходы на привлечение тяжелой техники и рабочих для проведения масштабных земельных работ;
- За счет привлечения профессиональных исполнителей и высокотехнологичных установок, минимизируются сроки монтажных работ;
- Автономность буровых комплексов исключает зависимость от внешних источников питания;
- ГНБ может успешно проходить при высоком залегании грунтовых вод. На скорость и продолжительность работ они не влияют;
- Про ГНБ можно заключить, что это минимальный вред природе и человеку.
Но есть и ограничения в применении технологии ГНБ
Экономическая целесообразность. При глубине закладки труб менее 1,5 метров и отсутствии сооружений на территории работ – выгоднее прокладывать трубопровод обычным траншейным способом.
Заметно, что плюсов у технологии горизонтального бурения больше, чем минусов. Преимущества и перспективы развития очевидны. По мнению аналитиков отрасли применение комплексов бестраншейного способа прокладки коммуникаций будет увеличиваться с каждым годом.
