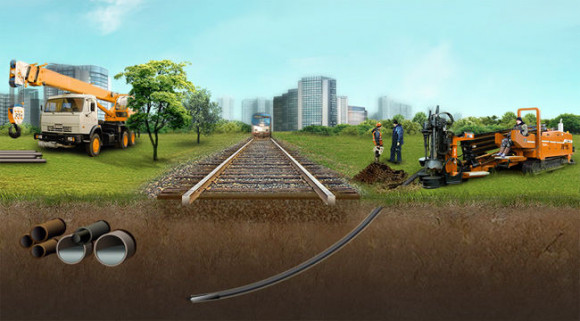

Существует несколько способов проложить коммуникации и трубопроводы под землей без выкапывания траншей. Среди них горизонтально-направленное бурение и метод прокола. В обоих случаях используются схожее оборудование и технологии. Различие заключается в том, что при прокалывании грунта не используется бур. Почва продавливается так, чтобы в толще появилось отверстие нужной длины и диаметра, установка ГНБ именно бурит, используется вращательный элемент.
Горизонтальное бурение
При методе ГНБ используются буровые установки с различными насадками. Для прокладки коммуникации не нужно выкапывать котлованы в точках входа и выхода бура, работы проводятся с поверхности земли. Под контролем эхолокационного оборудования головка бура направляется по нужной траектории.
При бурении проводятся различные мероприятия:
-
Проводятся расчеты для выявления протяженности, размера отверстия и траектории движения инструмента;
-
Подбирается дополнительное оборудование: буровые головки, зонды для оператора установки и инструменты и т.д.;
-
Работы проводятся при использовании бетонитового раствора, для него и грунтовых вод оборудуются дренажные стоки.
Отличие ГНБ от прокола заключается в необходимости пользоваться большим количеством инструментов, применять специальные растворы. Отверстие в грунте после бурения не всегда получается ровным. Его края могут крошиться, если использовано недостаточное количество раствора или неправильно подобран инструмент.
Горизонтально-направленный прокол (ГНП)
В случаях, когда используется метод прокола, бригаде рабочих предстоят подготовительные мероприятия и работы:
-
Вырываются 2 котлована в точках входа и выхода инструмента. Этот этап – необходимая часть подготовки к ГНП. Почва прокалывается строго в горизонтальном направлении, проводить такую работу с поверхности земли нельзя.
-
Как и в случае с ГНБ, при прокалывании грунта необходимо отслеживать траекторию пути инструмента. Для этого используют зонды, по которым оператор установки отслеживает продвижение.
-
При проколах отверстие в почве получается ровным. Нет риска, что почва раскрошится. После выхода прокалывающей иглы в нужной точке. К ней крепятся кабели или трубы, обратным ходом они протягиваются в образовавшееся отверстие.
-
ГНП осуществляется с использованием сильного гидравлического давления. Бетонитовый раствор при этом не применяется.
Проколы отличаются от ГНБ тем, что на прокладку коммуникаций одинаковой протяженности требуется меньше оборудования, ресурсов, рабочих.
Технология выполнения работ
Прокладка коммуникаций методом прокола осуществляется по следующему алгоритму:
- Подготовка проектной документации, получение разрешения на проведение ГНП. Проведение расчетов, в ходе которых выявляется, где необходимо оборудовать котлованы, на какой глубине следует прокалывать почву и т.д.
- Подготовка и транспортировка оборудования к месту проведения работ. Оборудование котлованов, дренажных отводов. Дренаж необходим, если в месте прокладки трубопроводов или кабелей залегают грунтовые воды.
- Прокол грунта согласно расчетам, прокладка коммуникаций.
- Удаление оборудования, восстановление поверхности почвы в местах, где выкапывались котлованы.
ГНП проводится быстрее, чем при использовании бура или траншейного метода подведения коммуникаций.
В ходе работ используется специальное оборудование для бестраншейной прокладки трубопроводов:
- Пневмопробойная или гидравлическая установка, позволяющая передавать прокалывающему инструменту многотонное усилие;
- Стальной футляр, которым продавливается почва;
- Зонды, оборудование для приема сигналов от них;
- Инструменты для выкапывания котлованов.
Все оборудование, используемое в ГНП, мобильно. Установки работают на дизельном топливе, способны передвигаться под управлением оператора.
Преимущества ГНП
Прокладка инженерных коммуникаций методом прокола обладает неоспоримыми преимуществами:
- Непосредственно для работы понадобится небольшая бригада специалистов (2-3 рабочих);
- Стоимость ГНП работ более, чем в 2 раза ниже, чем прокладка коммуникаций с использованием буровой установки;
- С помощью ГНП можно прокладывать новые трубопроводы и заменять старые, при использовании бура замена недоступна;
- Нет риска обвала почвы в проколе, даже если работы ведут в неустойчивом грунте;
- Требуется меньшее количество оборудования, не нужны дополнительные растворы.
При ГНП экономятся ресурсы, финансы и рабочая сила.
Недостатки метода прокола
Методика горизонтально-направленного бурения, несмотря на экономичность и практичность, имеет некоторые минусы:
- Продавливание грунта с плотным, твердым составом невозможно. ГНП используется только на подвижных, неустойчивых и рыхлых почвах.
- Длина бурения при проколах составляет только 50 м. Таким образом, прокладывать коммуникации можно лишь на небольшие расстояния.
- Диаметр трубопровода ограничен размером в 50 см. При ГНБ диаметр отверстий может составлять 1 м и больше.
Применение методов бурения (установками ГНБ) и прокалывания грунта для прокладки коммуникаций всегда дешевле траншейного метода. При ГНБ и ГНП не страдает поверхность почвы, а также объекты, размещенные на ней. В зависимости от технических условий и качества почвы применяется и бурение, и проколы. В благоприятных для горизонтального прокалывания условиях, данный метод остается предпочтительным.
