Технология горизонтального бурения давно перестала быть экзотикой. Множество фирм предлагает разнообразные услуги бурения. Когда стандартные способы траншейной прокладки не работают, на помощь приходит горизонтальное бурение. Его идею выдвинул в 60-х годах XX века в США Мартин Черрингтон, основавший первую компанию, специализирующуюся на бестраншейных технологиях.

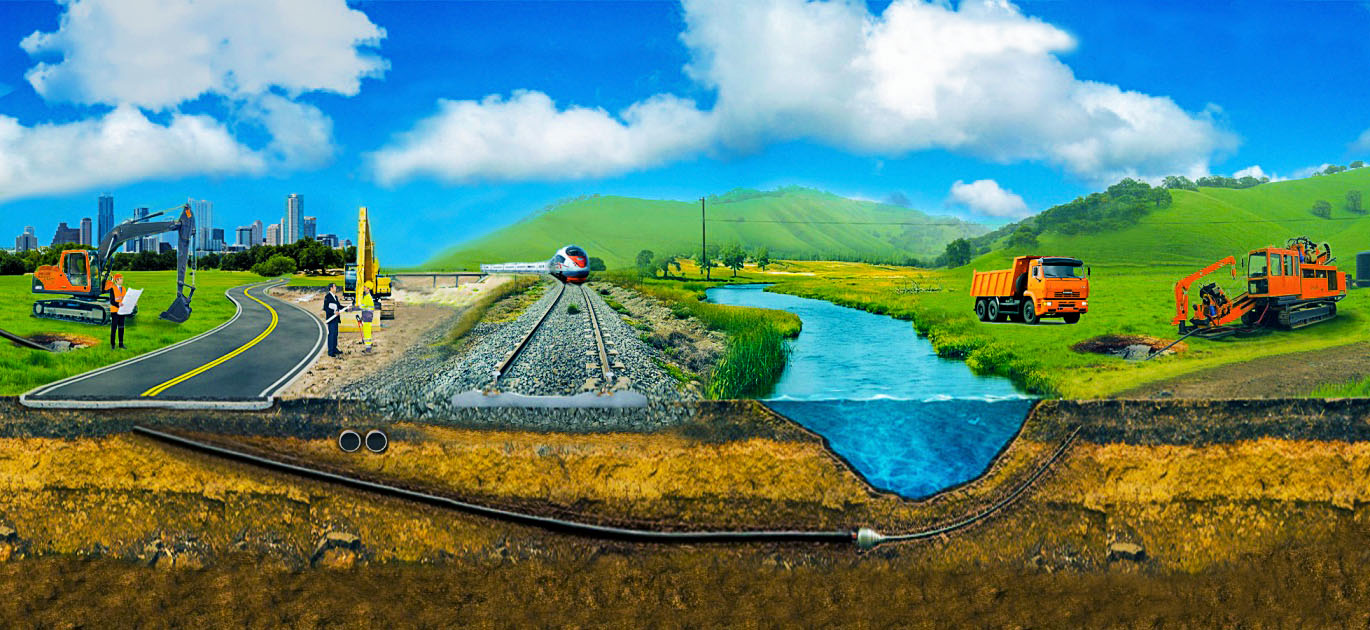

Возможности бестраншейной прокладки зависят от максимальной длины ГНБ. С его помощью можно проложить газо- или трубопровод под стоящим зданием, объектами с высокой культурной ценностью, автодорожной магистралью. В некоторых случаях горизонтальное бурение создает значительные преимущества. Например, использование ГНБ установок позволяет сэкономить средства по сравнению с траншейными методами при глубоком проведении траншеи (от 1,5 м). Чтобы правильно выбрать подрядчика, необходимо определиться с возможностями бестраншейного бурения.
Технология ГНБ
Сегодня бестраншейные технологии активно развиваются. Благодаря их экономической целесообразности и широким возможностям, инженеры предлагают множество вариантов оборудования для бестраншейной прокладки трубопроводов в разных ценовых диапазонах. Методы ГНБ различаются по наличию обсадных труб, возможности промывочного бурения, управляемости.
Основным отличием технологии горизонтально направленного бурения является отсутствие траншеи между стартовой и финишной точкой бурения. Наибольшую популярность завоевал метод промывочного бурения. Его преимущества — дешевизна и доступность.
Технология ГНБ в общем случае состоит из нескольких этапов:
-
Бурение пилотной скважины. На этом этапе с помощью буровой головки производится первичная прокладка маршрута для коммуникаций. В современных установках среднего класса процесс проходит под непосредственным контролем оператора, которому с помощью локатора передаются сигналы о местоположении буровой головки. Оператор может корректировать направление движения головки, что позволяет создать финишную точку в заданном проектом месте.
-
Для расширения скважины вместо буровой головки к установке подсоединяется риммер — расширитель. С его помощью скважина увеличивается в диаметре до необходимых размеров. Для проведения инженерных коммуникаций методом ГНБ оптимальный диаметр скважины больше диаметра трубопровода на 30%.
-
Протягивание трубопровода.
Диаметр укладываемых труб
Чтобы в методе ГНБ трубопровод был проведен без препятствий, диаметр труб должен быть несколько меньше размера скважины. Диаметры вырабатываемых скважин значительно зависят от типа буровой установки. Увеличение диаметра скважины приводит к уменьшению длины трубопровода.
Какая длина перехода минимально и максимально достижима
Возможности горизонтально направленного бурения достаточно велики. Длина бурения может составлять от сотен метров до нескольких километров и определяется техническими характеристиками установки. Наибольшее расстояние определяется суммарной длиной штанг, которые используются в буровом комплексе.
