Максимальный угол забуривания при ГНБ

Горизонтально-направленное бурение (ГНБ) используется для прокладки инженерных коммуникаций бестраншейным способом. Бурение ведется с поверхности земли. Головка бура вводится в почву под углом, выравнивается для создания ровного отверстия под трубопроводы. Максимальный угол забуривания при ГНБ – изменяемая величина, зависящая от обстоятельств (качество и состав грунта, рельеф ландшафта, используемое оборудование и т.д.).

О горизонтально-направленном бурении

Технология бестраншейного строительства подземных коммуникаций позволяет быстро, без ущерба для ландшафта:

• Монтировать трубопроводы, электромагистрали и т.д.;
• Оборудовать скважины для добычи нефти, газа, полезных ископаемых;
• Прокладывать водоснабжение, канализационные трубы.

Метод ГНБ изобретен в 1963 г в качестве альтернативы траншейным технологиях, он стал настоящей революцией в данной области. Прокладка проводится с использованием ГНБ установок. Насчитывается 4 глобальных этапа бурения:

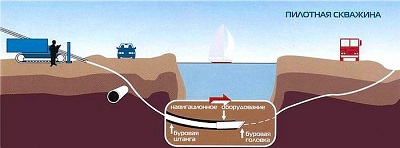

1. Создание пилотной скважины для проверки и коррекции оборудования;
2. Расширительные работы с использованием нескольких инструментов, позволяющих последовательно увеличивать диаметр;
3. Прокладка инженерных коммуникаций;
4. Завершение работ.

Технология применяется согласно исполнительной документации с разрешения владельца участка или местных административных органов.Рекомендуемая вниманию продукция – Меднографитовая смазка. Используется для защиты и герметизации резьбовых соединений.

Подготовительные работы

Бурение проводится с использованием эхолокационного оборудования в толще земли. Ландшафт при этом практически не затрагивается. Бригаде рабочих необходимо с первого раза провести головку бура в грунте по нужной траектории, не задев другие объекты.

При использовании технологии бурения скважин особенно важную роль играют подготовительные работы:

• Определяется и отмечается местоположение уже существующих и действующих подземных коммуникаций;
• Подбирается траектория прохождения бура, расположение будущего трубопровода;
• Оборудуется площадка для буровой установки и подъезда к ней (площадка должна быть ровной, освещенной);
• Установка и дополнительное оборудование транспортируются на нужное место, готовится раствор бетонита.

На начальном этапе угол забуривания составляет в среднем 10-20 градусов, впоследствии траектория пути буровой головки корректируется согласно намеченному плану.

Планирование траектории бурения

Расчеты относительно траектории прокладки коммуникаций проводятся заблаговременно. Для выбора поворотов трассы ГНБ и общего составления плана передвижения бура используется 4 измерения:

• Ограничения по изгибам согласно рекомендациям (допустимый угол бурения определяется техническими характеристиками буровой штанги);
• Используемый угол входа бура в грунт;
• Минимально допустимая глубина бурения;
• Минимальная длина подсвечника.

При подготовке к бурению используется специализированное программное обеспечение, а также привлекаются инженеры геодезисты. В случае применения ПО, объекты и коммуникации, которые могут быть затронуты, помечаются флажками.

Если при расчетах допущены ошибки либо возникают другие непредвиденные обстоятельства, возможно изменение угла направления бурения. Отклонение от запланированной траектории крайне нежелательно и допускается только при достаточном информировании о других объектах, расположенных в зоне действия бура.

Для приобретения запчастей и расходных материалов для ГНБ установок, вы можете оставить заявку, а также ознакомиться более детально о предложениях компании ООО “ТехСервис ГНБ” на сайте.

Угол забуривания

В среднем, максимальный угол забуривания составляет 32 градуса. В зависимости от используемого оборудования, допускаются большие величины. При правильном подходе, угол наклона бура может достигать 45 градусов.

Для любой техники существуют ограничения по изгибу. В эксплуатационной документации указывается максимально допустимое значение. Если рабочие пренебрегают этим показателем, создавая изгиб больше возможного, существует риск слома штанги. В большинстве случаев слом не происходит одномоментно. Превышение максимального угла забуривания приводит к появлению небольших механических повреждений на оборудовании. Впоследствии, когда таких повреждений накопится достаточное количество, потребуется дорогостоящий ремонт.

Чтобы избежать подобных последствий, рекомендуется следить за изгибом штанги в течение всех периодов эксплуатации оборудования, а не только при забуривании в грунт.
