Страховочные пакеты при ГНБ через железную дорогу

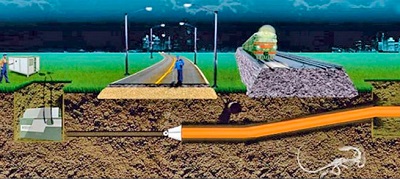

При обустройстве водопроводных или телекоммуникационных магистралей по методике направленного бурения грунта возникает необходимость прокладки трассы под железнодорожными путями. Подразделения железной дороги требуют обеспечения безопасности эксплуатации трассы. Страховочные пакеты при ГНБ через железную дорогу предотвращают появление ям и провалов под рельсами, сохраняя несущую способность путей.
Рельсовые страховочные пакеты РСП при ГНБ
Страховочные элементы устанавливаются при выполнении бурения вне зависимости от диаметра канала в грунте. Производство работ без защитных конструкций запрещено в соответствии с нормативными и законодательными актами. Монтаж пакетов осуществляет организация, получившая сертификат на право выполнения работ от оператора железных дорог (на территории РФ ОАО “РЖД”). Если прокол проходит под несколькими путями (например, на железнодорожной станции), то предохранители ставятся на всех магистралях (включая резервные и маневровые ветки).
Применение страховочных пакетов позволяет:
- обеспечить безопасность движения пассажирских и товарных поездов в зоне выполнения работ;
- сохранить имеющийся график движения составов;
- поддерживать заданную скорость поездов на участке железнодорожного пути;
- предотвратить провалы грунта под путями и бокам насыпи;
- повысить скорость прокладки телекоммуникационных или технологических магистралей.
Выбор места пересечения прокола и путей определяет комиссия, которая формируется начальником дороги. В состав рабочей группы включается владелец коммуникации, которая должна пройти под железнодорожной магистралью. Законодательные и нормативные акты запрещают обустройство проколов или инженерных сооружений в охранных зонах, расположенных вокруг деформирующихся участков земляного полотна (например, на косогорах со сползающим грунтом).
Этапы установки рельсовых страховочных пакетов
Страховочные рельсовые пакеты при ГНБ через железную дорогу устанавливаются в соответствии с актом выбора места работ. Документ подписывается представителями подрядной компании и ответственными лицами от оператора железной дороги. Представители РЖД сообщают подрядчику технические условия, на основе которых выполняются геологические и геодезические изыскания. На базе полученной информации составляется проектная документация на бурение канала и монтаж защиты, которая проходит согласование с представителями ОАО “РЖД”.
При оформлении документации производится топографическая съемка местности в масштабе не ниже 1:500, съемка осуществляется в обе стороны от створа на расстоянии 50 м. Полученные данные привязываются к географическим и железнодорожным координатам. Затем строится геологический поперечный профиль участка железной дороги с учетом существующих каналов отвода воды и имеющихся сооружений для снижения деформации насыпи.
По бокам от железнодорожной ветки бурятся вертикальные каналы (глубина на 2000 мм ниже уровня залегания защитного канала для отвода воды). На основе полученных данных производится определение толщины стенки защитной трубы. При определении толщины учитываются климатические условия и вероятность вспучивания грунта в весенний период. Конструкция канала не должна нарушать целостность железнодорожного пути при таянии снега или во время затяжных дождей.
После утверждения пакета документации представители ОАО “РЖД” оформляют акт, позволяющий вести буровые работы под полотном. Одновременно требуется заключить договор с ОАО “РЖД” о проведении технического надзора за ходом выполнения работ. После монтажа страховочных элементов осуществляется бурение магистрали, после чего защитная конструкция снимается. Затем подрядчик восстанавливает целостность балластной насыпи под железнодорожными путями, а сотрудники ОАО “РЖД” обеспечивают ввод участка в эксплуатацию в нормальном режиме.
Конструкция рельсового страховочного пакета
В конструкцию пакета входят балки, изготовленные из профиля или рельса, которые укладываются на полотно параллельно ходу поезда. Между бетонными шпалами в глубину насыпи укладываются стальные несущие элементы (полушпалы), к которым хомутами крепятся несущие балки. Для соединения хомутов и полушпал используются болты с гайками. Торцевые кромки балок оснащаются стальными наклонными щитками, на которых светоотражающей краской нанесены предупредительные знаки (для обеспечения видимости элементов из кабины локомотива в ночное время).
При использовании в конструкции балок железнодорожных рельсов производится сборка 3 элементов в общий пучок. 2 рельса укладываются на основание головкой вверх, а затем сверху монтируется третий элемент, головка которого упирается в подошвы нижних деталей. Фасонный хомут (изготовлен из стального листа толщиной 10-15 мм) обеспечивает фиксацию элементов, в конструкции стяжки предусмотрены усилительные ребра. Закрученные болты контактируют с кромками подошвы нижних рельсов, не позволяя пакету расползаться при движении составов.
Прижатые к поверхности шпал поперечные балки не позволяют путям подняться под воздействием пучения грунта. При обустройстве страховочного пакета предусматривается 4 набора балок, которые крепятся по бокам от железнодорожных путей и между рельсами. Составляемая смета содержит раздел, в котором оговаривается длина и поперечное сечение балок. Протяженность и жесткость конструкции зависит от характеристик грунта, глубины залегания прокола и диаметра канала.
Рельсовый страховочный пакет – вынужденная мера безопасности
Предохранительный пакет позволяет создать дополнительную опору для рельсов при движении пассажирских или товарных составов. Конструкция помогает снизить вибрационные нагрузки, возникающие при перемещении поезда. Установка элементов оговаривается сводом правил 227.1326000.2014, которые являются приложением к приказу № 333, изданному Министерством транспорта Российской Федерации. Существуют дополнительные внутренние регламентные документы, предусматривающие обязательную установку защиты при проведении буровых работ под путями.
Помимо установки страховочного блока, следует предотвратить риск проседания грунта во время бурения. Работы выполняются с соблюдением технологического процесса, оборудование и инструмент не должны иметь дефектов. Операции по сверлению канала и протягиванию трубопровода выполняются без перерывов, паузы приводят к оседанию грунта в полости канала и появлению ям на поверхности. При использовании некачественного бурового раствора или повышенном давлении происходит вымывание породы, приводящее к появлению провалов под путями.
Нарушение правил техники безопасности и некачественная установка пакета приводят к нарушению целостности железнодорожного пути. Движущийся поезд может сойти с полотна, что приводит к травмированию или гибели людей, а также порче грузов. Следует помнить, что по железной дороге доставляются нефтепродукты, пролитие маслянистой жидкости из опрокинутых цистерн вызывает экологическую катастрофу. Воспламенившиеся нефтепродукты заливают территорию вблизи полотна, уничтожая лесные массивы, жилые дома и промышленные помещения.
Применение страховочных пакетов позволяет обустраивать линии водоснабжения или каналы для укладки телекоммуникационных кабелей под железнодорожными или трамвайными путями без перекрытия движения. При разработке проектной документации необходимо заранее учитывать расположение на пути магистрали железной дороги, что позволит сократить время на согласование проекта и установку стальных предохранительных элементов на путях.
