Применяя прокол дороги для газопровода, строители проводят новые и ремонтируют старые коммуникации без нарушения структуры автомагистрали и железнодорожной насыпи. Данная технология используется для проведения и разводки подземных коммуникаций в тесноте населенных пунктов, дачных поселков, под зданиями и сооружениями, зелеными насаждениями и деревьями, естественными и искусственными водоемами. Бестраншейная прокладка трубопроводов постепенно вытесняет воздушную и канавную методику.

Что из себя представляет метод прокола

Прокладка методом прокола под дорогой представляет собой процедуру, выполняемую с помощью мощного гидравлического оборудования. Используется данный способ для изготовления скважин в плотных глинистых грунтах. Технология ГНБ предполагает предварительную отрывку котлованов, которые располагаются в точке входа и выхода магистрали. После этого в яму устанавливается гидравлическая установка.

Продавливание труб происходит направленно, по заранее рассчитанной траектории. Оголовок колонны закрывается наконечником в форме конуса. Благодаря этому прокол выполняется легче и быстрее, а грунт на стенках скважины уплотняется.

Другим способом выполнения прокола является проходка. Используется, когда под полотном прокладываются трубы диаметром от 800 мм. Конец секции вдавливается в грунт, после чего в нее въезжает рабочий, лежа на тележке. Земля выбирается ручными или электрическими инструментами, наружу вывозится вагонетками. После очистки внутреннего пространства трубы к ней присоединяется очередная секция и выполняется следующий цикл вдавливания и удаления почвы. Процедура продолжается до тех пор, пока магистраль не выйдет из стены второго котлована.

Еще одной разновидностью прокладки магистралей является гидравлический прокол. Его отличие от проходки заключается в том, что вместо механических инструментов используется струя воды под высоким давлением. Вымытый грунт самотеком выходит из полости.

Метод прокола позволяет прокладывать скважины длиной до 70 м. Диаметр отверстий, в зависимости от разновидностей применяемых методов составляет 600-2000 мм. Проталкивание колонны проводится домкратами, развивающими усилие до 3000 кН.

Оборудование для прокола дороги для газоснабжения

Для транспортировки газа обустраиваются магистрали, диаметр которых варьируется в пределах 30-600 мм. Отдельно выделяются газопроводы международного значения, где размер внутреннего сечения может достигать 2000 мм.

В зависимости от типа грунта, длины, диаметра и траектории скважины, прокалывание проводится с помощью мобильного и стационарного оборудования. Подвижные устройства оснащаются шасси на колесной и гусеничной тяге.

Установки ГНБ подразделяются на следующие категории:

  1. Легкие. Применяются для обустройства трасс протяженностью до 50 м и диаметром до 3 см. Общий вес мобильной техники составляет 5-7 т.

  2. Средние. Устанавливаются на многоосном шасси высокой проходимости. Предназначены для прокладки коммуникаций длиной до 150 м в населенных пунктах и за их пределами, при проведении газификации дачных кооперативов. Установки весят до 50 т.

  3. Тяжелые. Представляют собой набор модулей, перевозимых на грузовиках и трейлерах. После сборки техника весом до 500 т способна пробурить скважину диаметром 600 мм на расстояние до 500 м.

  4. Сверхтяжелые. Стационарное оборудование весом до 2000 т применяется для прокладки каналов протяженностью до 1200 м и диаметром до 200 см.

Производительность техники составляет 4-12 м/ч.

Особенности выполнения прокола дороги методом горизонтально направленного бурения для газопровода

Технология продавливания эффективна в плотном грунте, в котором отсутствуют каменистые включения, подземные коммуникации, водоемы и другие объекты, сквозь которые нельзя проталкивать трубы. Кроме этого, прокол под дорогой под газопровод можно делать только по прямой линии.

В некоторых случаях делать это нецелесообразно по ряду причин. Так, обустройство котлована на болотистой местности и в черте города выполнить практически невозможно. В первом случае необходимо проводить осушение и устанавливать кессон. Во втором случае потребуется сносить часть наземных объектов, перекрывать и демонтировать ранее установленные подземные коммуникации.

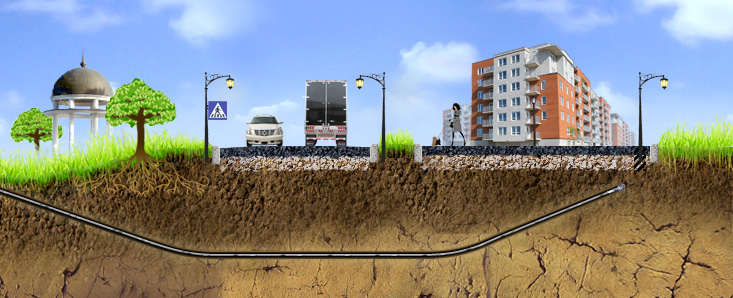

Бестраншейная прокладка газопровода методом ГНБ проводится без отрывания глубоких ям. Для работы достаточно небольшой огороженной площадки с плотным основанием, на которое устанавливается оборудование. Бурение может проводиться по сложной траектории с отклонениями от прямой по вертикали и горизонтали.

Изготовление подземного канала проводится в такой последовательности:

  1. Приведение техники в рабочее состояние. Проверка работоспособности системы навигации.

  2. Проходка пилотной скважины. Первичный канал служит для протягивания колонны из стальных звеньев со специальными насадками.

  3. Проведение расширения скважины. Для этого на колонну поочередно присоединяются расширители, размер которых увеличивается с каждым новым протягиванием.

  4. Затягивание в канал трубы из стали или полимерного пластика.

  5. Установка газовой трубы внутрь подземного трубопровода.

В процессе изготовления скважины на головку подается буровой раствор. Он служит для снижения трения, охлаждения инструмента и укрепления стенок скважины.

Какие существуют альтернативы

Газоснабжение населенных пунктов, садовых товариществ и предприятий может осуществляться разными способами. Спецификой коммуникаций данного типа является необходимость их защиты от механических воздействий и открытого пламени.

Чтобы удовлетворить этим требованиям, монтаж трубопровода может быть проведен таким способом:

  1. Траншейным. Для укладки магистрали отрывается канава глубиной 100-200 см. На дно котлована укладывается подушка из гравия и песка. От давления при пучении грунта трубы защищаются слоем песка, который насыпается по краям и сверху. После засыпки траншеи проводятся восстановительные мероприятия. Через несколько месяцев может наблюдаться проседание грунта над трассой.

  2. Воздушным. Трубопровод укладывается на стальные опоры или железобетонные блоки. Для обустройства магистрали требуется привлечение тяжелой подъемной и землеройной техники. Трасса прохождения газопровода требует регулярной очистки от травы, кустов и деревьев.

Оба способа влекут временное приостановление движения по дороге, нарушение ее покрытия, плодородного слоя грунта, удаление растений и малых архитектурных форм. Технологии дорогостоящие и продолжительные по времени проведения работ.

Какие трубы использовать для газопровода под дорогой

Проектирование прокладки газовых труб проводится с тем расчетом, чтобы на всем протяжении магистраль не подвергалась давлению грунта. Выполнение этого требования возможно только в том случае, если коммуникации будут проложены внутри туннеля, изготовленного из прочного и долговечного материала. Поскольку газ является химически активным веществом, то для его транспортировки используются стальные изделия, устойчивые к воздействию углеводородов.

Для проведения магистрали под землей используются такие виды труб:

  1. Обсадные секции из железа, сшитого полиэтилена, полипропилена и поливинилхлорида диаметром 50-2000 мм. Внешние предотвращают разрушение внутреннего трубопровода от воздействия ударов, давления и высоких температур. Скважина изготавливается диаметром на 5-7 см больше, чем у обсадной конструкции.

  2. Внутренние трубы для транспортировки газа из черного железа. Для защиты от коррозии магистраль обрабатывается специальными средствами и покрывается водостойкой краской. Трубопроводы делаются из изделий с внутренним сечением 30-600 мм.

Преимущества метода прокола дороги для газопровода

Преимущества метода горизонтально-направленного бурения заключаются в следующем:

  • нет необходимости в привлечении тяжелой техники и большой бригады рабочих;

  • трасса прокладывается в обход подземных коммуникаций, искусственных и естественных препятствий;

  • плодородный грунт и растения на поверхности не повреждаются;

  • высокая скорость прокладки труб;

  • не требуется предварительное согласование проекта с многочисленными инстанциями;

  • минимальный объем восстановительных работ.

Работы могут проводиться в любое время года, в рыхлой, мокрой и промерзшей почве.
