Скорость выполнения ГНБ бурения
Одним из наиболее эффективных видов бурения является горизонтально-направленное (ГНБ). Такой бестраншейный метод сокращает затраты на подземные работы. А скорость выполнения ГНБ-бурения высока по сравнению с остальными способами разработки грунта.
Назначение и основные достоинства метода ГНБ
Технология ГНБ предназначена для производства работ по прокладке инженерных сетей в условиях застройки повышенной плотности, преодоления естественных преград, геологической разведки и добычи полезных ископаемых. Горизонтально-направленное бурение применяется в случаях, когда необходимо протянуть трубопровод под руслом реки, дном озера, асфальтированными автодорогами, железнодорожными путями. ГНБ применяют при монтаже:
- водоводов и труб канализации;
- нефтепроводов и газопроводов;
- кабельных магистралей.
Горизонтально-направленное бурение, в отличие от траншейных способов разработки грунта, обладает рядом достоинств, это:
- экономия времени, финансов и трудовых ресурсов;
- минимизация отрицательного воздействия на ландшафтную среду;
- возможность прокладки коммуникаций без демонтажа покрытия асфальтовых и железных дорог;
- доступность осуществления бурения под зданиями, транспортными путями, водоемами и на других участках, где запрещены строительные работы на поверхности.
Необходимое оборудование
Горизонтально-направленное бурение требует применения дорогостоящего профессионального оборудования. Работы по прокладке трубопроводов этим методом осуществляет машина для ГНБ, оснащенная специальным наконечником. К нему присоединяется гибкая штанга, позволяющая изменять направление бурения.
Промышленные установки ГНБ обладают рамными конструкциями, в состав которых входит кузов, дизельный двигатель и ходовая часть. Функционал машины объединяет в себе буровой лафет, гидростанцию для подачи воды и блок управления. Важнейшими рабочими параметрами установок ГНБ являются граничное усилие протяжки, измеряемое в тоннах, максимальные параметры диаметра и длины, достигаемые буровым агрегатом.
Важными факторами работоспособности устройства для бурения горизонтально-направленным методом считаются расход бентонита (лмин) и влияющий на способность изменения траектории бурения радиус изгиба буровых штанг.

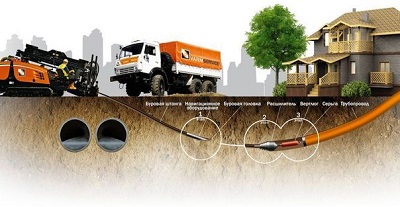

Контроль и корректировку направления движения бура, находящегося в процессе работы вне зоны видимости, выполняет навигационный аппарат, которым оснащен наконечник.
Геолокационная система установки ГНБ ответственна за то, чтобы бурение проводилось с соблюдением предельной точности и случайно не разрушило существующую прокладку коммуникаций, не повредило оборудование о непредвиденные подземные преграды. Навигационное устройство состоит из зонда на буровой головке и аппарата, принимающего его сигнал о параметрах геоситуации на участке, где выполняются работы.
Полноценное функционирование машины ГНБ обеспечивается перечнем вспомогательных приспособлений:
- электрогенераторов;
- переходников;
- фиксирующих устройств для прокладки поливинилхлоридных обсадных труб;
- расширителей (риммеров);
- насосов для удаления лишних остатков бентонитового раствора;
- систем освещения и инструментов устранения аварий.
Технология горизонтально-направленного бурения включает в себя разновидность шнекового процесса. Она выполняется более простыми небольшими буровыми установками, состоящими из двигателя, буровой головы, штанги и каркаса, объединяющего все элементы.
Скорость выполнения горизонтально-направленного бурения
ГНБ и процесс прокладки звеньев трубопровода происходят непрерывно. Этот цикл работ может выполняться раздельно и совместно. Раздельный метод характеризуется меньшей скоростью, т. к. предполагает протаскивание трубопровода после бурения скважины и удаления из нее выбуренного грунта и инструмента.
Такой метод использует бестраншейная технология протяжки труб горизонтально-направленного прокола. Его применение приоритетнее, например, при необходимости разработки тоннеля под дорогой, подстилающими породами основания которой является глина или суглинок.
Без учета времени, необходимого для разработки исходных котлованов, метод характеризуется высокой производительностью. Скорость проходки этим способом определяется мощностью применяемой установки ГНБ и может составлять от 4 до 40 м/ч.
Более оперативно работа продвигается при совмещенном методе продавливания, который позволяет прокладывать плеть коммуникации во время продвижения бура. При этом время на проходку затрачивается практически такое же, как и при методе прокола (при условии использования установок с равными мощностями). Однако рабочее время экономится за счет синхронности процессов и протаскивания трубы.
Скорость выполнения горизонтально-направленного бурения во многом зависит еще и от типа применяемых бурильных установок, а также геологических условий участка проведения работ. Но любые замедляющие процесс ГНБ факторы не способны снизить его производительность до уровня показателя, характеризующего траншейные методы.
