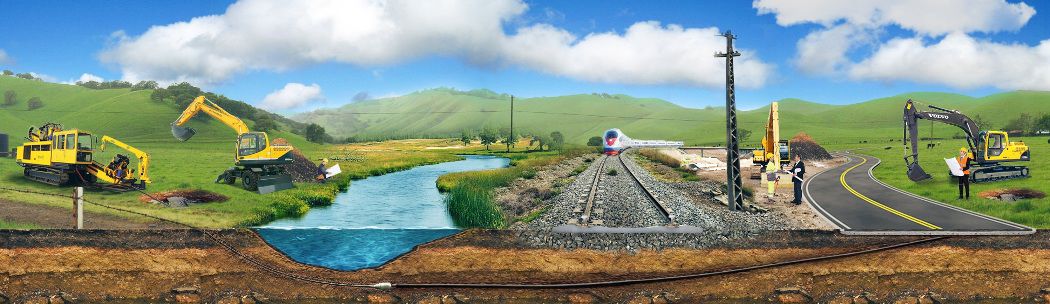

Горизонтально направленное бурениеПрокладка трубопроводов — дело трудоемкое, связанное с большими расходами. Горизонтальное бурение — это метод выполнить тот же процесс, не раскапывая траншею.

Назначение и основные достоинства метода ГНБ

Главное достоинство горизонтально направленного бурения состоит в том, что поверхность земли в месте проведения работ остается нетронутой. После прокладки трубопровода нет необходимости заниматься восстановлением и облагораживанием грунта. Например, дороги, под которыми проводили прокладку коммуникаций, остаются неповрежденными. Второе достоинство данного метода — удешевление стоимости процесса, несмотря на расходы, связанные с использованием спецтехники.

По оценкам специалистов, при прокладке труб подземным горизонтальным бурением расходы снижаются в 2-3 раза по сравнению с более традиционными способами.

Подземное горизонтальное бурение ГНБ — это своеобразный прокол почвы. Его применяют для прокладки газопроводов, подземных кабелей, создания скважин для добычи нефти. Этим способом проводят замену старых коммуникаций в местах, где копание траншей невозможно.

Выполнить весь объем необходимых работ можно усилиями нескольких человек. Чаще всего достаточно одной бригады в 5 человек.

Существуют также установки ННБ (наклонно-направленное бурение) необходимые, например, в горной местности, при наличии серьёзных препятствий на пути у бура.

Подготовительные работы перед ГНБ

Работы по направленному бурению начинаются с подготовки необходимой ровной площадки размером 10х15 м. Эта площадь огораживается чаще всего предупредительной лентой.

После этого начинается монтаж оборудования, которое должно занять заданное положение. Важным этапом подготовки является заякорение опорной плиты, на которой будет размещаться оборудование. По технологии рядом с установкой направленного бурения должен находиться аппарат, изготавливающий бетонную смесь. Расстояние между бетономешалкой и буровой установкой не должно быть меньше 10 м.

Задача на этом этапе — укрепление стенок скважины и подготовка приямков, в которых в дальнейшем будут утилизироваться излишки бетона. Должна быть налажена постоянная связь между операторами техники и контролирующими ход работ специалистами.

Перед началом работ определяются с расположением уже построенных подземных коммуникаций. Тщательно изучается состав почвы. Затем прорабатывается оптимальное расположение скважины. Перед тем как начать работу, делают предварительную скважину. Ее диаметр — около 100 мм.

Направление скважины обязательно проверяется по системе геолокации. При ее неисправности бурение не проводят. В самом начале бур располагают под углом в 20º. Потом он будет постепенно снижаться, в зависимости от проектной глубины скважины. Проверка положения бура и направления скважины проводится через каждые 3 м. Выход из земли также заранее просчитывается еще до начала работ по пробивке скважины.

Необходимое оборудование

бурение Для проведения подобного типа работ применяется машина для ГНБ или буровая установка ГНБ. Вторым важным устройством является локационная система контроля за бурением. В ходе работ используются скобы, фиксаторы и другие не менее важные приспособления.

Локационная установка важна, т.к. во время бурения бур находится в зоне, которая визуально не контролируется. Помимо направления бурения, система локации обеспечивает сохранность оборудования, которое может быть повреждено преградами, препятствующими работе бура. Система геолокации снабжена специальным зондом, он крепится на головке бура. Информация с зонда поступает к оператору, который и проводит коррекцию направления работы установки ГНБ.

Все вышеназванные образцы техники являются дорогостоящими, их поломка приводит к не менее дорогому ремонту. Поэтому весь ход работ тщательно контролируется.

Варианты выполнения бестраншейной прокладки

Сегодня разработано сразу несколько видов такой прокладки труб. Работы методом ГНБ проводят для монтажа трубопроводов, подземной системы кабелей и канализации. При образовании, углублении и прочистке скважин также используются мультифункциональные установки.

Подземная скважина может быть создана одним из нескольких способов:

  • с помощью прокола грунта;
  • способом санации;
  • с помощью продавливания грунта;
  • способом ГНБ.

Выбор метода прокладки труб зависит от многих факторов, в том числе от характера почвы. Прокладка труб ГНБ позволяет снизить время проведения монтажа подземных коммуникаций.

Санация

Этот способ часто применяется для замены устаревших труб новыми. Метод санации осуществляется:

  • с помощью релайнинга;
  • способом реновации.

В первом случае старая система коммуникаций полностью сохраняется, и на ее основе создается новая. Старый трубопровод в месте проведения работ очищают от мусора и в нем укладывают новые трубы, только меньшего диаметра. Таким образом, новый трубопровод получает дополнительную защиту из старых труб.

Способов проложить новые трубы внутри старых также несколько. Чаще всего используют метод втягивания. При ремонте лишь небольшого участка трубопровода вся магистраль полностью отключается. При проведении релайнинга часть старого трубопровода может быть разрушена.

Реновация — это также способ замены старых труб на новые, более современные, при этом старый трубопровод сохраняется, но новый монтируется не в нем, а под ним.

Продавливаниеустановка ГНБ

Технологию применяют для прокладки стальных труб с сечением до 2000 мм. Продавливание ведется по той же технологии, что и прокол, но специальный наконечник на трубу не надевается. При этом труба забивается почвой, которую требуется убирать.

Чтобы создать необходимое для продавливания воздействие на почву, используют гидравлические домкраты. Перед началом работ делают котлован и создают опорную стену, на которой и закрепляют домкраты. Метод продавливания создает усилие, которое передается на трубу, и она продвигается в толще грунта.

Горизонтально направленное бурение

Бестраншейная прокладка труб методом направленного бурения чаще всего используется как прокладка водопровода. Все работы разделяются на 3 этапа. Вначале проводится пробивка скважины. Затем она увеличивается до необходимого диаметра. И лишь после этого проводится монтаж самих труб.

Траншею под землей на 1 этапе прокладывают буром маленького диаметра. Затем повторно скважину расширяют другим буром до необходимого размера. Расширять скважину до нужного диаметра можно разными бурами за несколько подходов.

Прокол грунта

Метод прокалывания применяют только при работе с глинистыми и суглинистыми почвами. Таким образом прокладывают трубы с диаметром до 600 мм. Методом прокола строят трубопроводы протяженностью до 60 м.

При этом почва вокруг труб уплотняется. Прокол грунта выполняет гидравлический домкрат. Прокол под дорогой может быть выполнен и с помощью самой трубы, в этом случае на нее одевается специальный конус.
