Прокладка водопровода методом гнб

Особенности прокладки водопровода

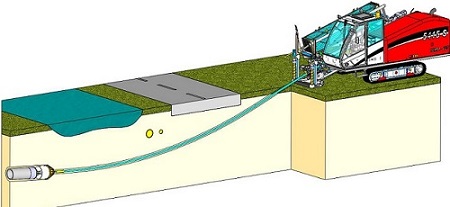

Прокладка водопровода – это сложное инженерное мероприятие, имеющее свои особенности и сложности. В большинстве случаев выполнять эту задачу приходится в условиях развитой инфраструктуры, густой сети наземных и подземных коммуникаций. Использование технологии горизонтально-направленного бурения позволяет без отрывания траншей прокладывать трубопроводы под железными и автомобильными дорогами, парками и тротуарами, реками и озерами, заповедными и охраняемыми зонами, сельскохозяйственными угодьями, различными зданиями и сооружениями.

Особенности прокладки водопровода

Раньше для того, чтобы провести водоснабжение к дому, использовалось землеройное оборудование, нарушавшее гармонию ландшафта. После засыпки траншеи земля проседала, что приводило к необходимости проведения дополнительных восстановительных работ. Сегодня с помощью специальной техники появилась возможность прокладки подземных коммуникаций без повреждений поверхности. Использование современных технологий позволяет в сжатые сроки и с высокой точностью проходить труднодоступные участки, где нет технической или другой возможности отрывки траншей.

Желая подвести на участки центральное водоснабжение, их владельцы не хотят перекапывать территорию, чтобы не нарушать целостность дорожек, цветников и газонов. Метод бестраншейной прокладки труб позволяет с высокой точностью подвести их к точке водозабора в любом месте под фундаментом дома. Аналогичная задача возникает перед строителями после возведения здания, к которому необходимо подвести трубопровод, но нет возможности перекрывать проезд канавой. С помощью специальной техники имеется возможность затянуть в подвал пластиковую магистраль диаметром до 700 мм.

Как сделать прокол под дорогой для водопровода

Технология бестраншейной прокладки труб дает возможность строителям обустраивать трубопроводы несколькими способами:

  1. Санация (внутри старых неисправных коммуникаций). На начальном этапе производится прочистка старых каналов и замена (выемка) поврежденных фрагментов. Затем с помощью специального оборудования в канал затягивается новая пластиковая труба меньшего диаметра.
  2. Прокалывание. Используется мощное гидравлическое оборудование, проталкивающее в грунт колонну, на конце которой закреплен острый наконечник пирамидальной формы.
  3. Продавливание. Данная технология предполагает прокладку труб большого диаметра. Они вдавливаются в землю, а попавшая внутрь порода извлекается вручную лопатами или шнеком.
  4. Горизонтально-направленное бурение. Водопроводные трубы прокладывают внутри скважины после ее расширения и укрепления стенок буровым раствором. Используется модифицированное оборудование, аналогичное тому, которое применяется в нефтедобывающей промышленности. Представляет собой вращающее устройство, вкручивающее в грунт колонну из секций с закрепленной на конце бурильной головкой.

Выбор метода проходки скважин зависит от их длины, глубины, особенностей почвы и местности.

Сложности монтажа

Когда монтажники прокладывают подземные коммуникации, в процессе подготовительных, основных и восстановительных работ им приходится сталкиваться с проблемами различного характера.

Наиболее распространенные сложности следующие:

  1. Планирование. Если рабочим предстоит бурить скважину в пределах населенного пункта или в пригороде, им нужно получить доступ к схемам расположения подземных линий связи, силовых кабелей, трубопроводов, канализации и прочих инженерных объектов. После этого необходимо разработать грамотный проект, предусматривающий обход данных препятствий.
  2. Работа в болотистой местности и в неустойчивом грунте. Предполагаются дополнительные расходы и время на обустройство подъездных путей и надежного основания для размещения специальной техники. Большой объем ручного труда по выемке земли из вдавливаемых труб.
  3. Прохождение заглубленных объектов (водоемов и объектов недвижимости). Необходимость использования дорогостоящего навигационного оборудования и постоянной коррекции направления движения буровой колонны.

Несмотря на имеющие трудности и сложности использование бестраншейной технологии по всем аспектам выгоднее, чем методы поверхностной прокладки и помещения труб в канавы.

Использование метода ГНБ при прокладке водопровода

Прокладка водопровода методом ГНБ представляет собой процесс, включающий нескольких этапов. Все начинается с получения задачи и составления проекта. Его необходимо согласовать с многочисленными инстанциями, в зоне ответственности которых будет проходить скважина и располагаться строительная площадка.

После утверждения проекта начинается бурение скважин, которое проводится в такой последовательности:

  1. Рекогносцировка на местности. Обустройство подъездных дорог, выставление предупреждающих знаков и ограждений.
  2. Отрывка котлована. В зависимости от габаритов установки ГНБ его глубина может составлять 2-10 м. На дно ямы укладываются железобетонные плиты, при необходимости проводится укрепление стен.
  3. Подвоз и приведение в рабочее состояние техники горизонтального бурения. Установка генератора и топливных баков, бытовки и биотуалета.
  4. Запуск оборудования, бурение пилотной скважины. Контроль траектории проходки осуществляется с помощью навигационных датчиков, закрепленных в буровой головке.
  5. Установка на штангу расширителей. Увеличение диаметра скважины до нужных параметров. Обработка канала буровым раствором, который создает на его стенках твердую корку, предотвращающую деформацию и обрушение.

На заключительном этапе в месте выхода колонны на поверхность к ней цепляется трубопровод и затягивается в скважину.

Преимущества бестраншейной прокладки

Применение бестраншейного способа обустройства трубопроводов имеет следующие преимущества:

  • отсутствие необходимости в перекрытии движения по тротуарам, железным и автомобильным дорогам;
  • можно прокладывать скважины во влажном грунте без дополнительных расходов на дренаж;
  • сохраняется поверхностная инфраструктура, не нарушается целостность травяного покрова и декоративных насаждений;
  • снижение расходов на подготовительные работы, ликвидация последствий происходит быстрее;
  • быстрота прохождения трассы за счет применения производительного оборудования;
  • нанесение минимального ущерба окружающей среде, т. к. бурение проводится на ограниченной территории;
  • высокая точность прокладки, когда работа проводится в черте города, где под землей имеются природные и инженерные препятствия;
  • возможность использования одного из методов, наиболее подходящего для выполнения той или иной задачи.

Отличия открытого способа прокладки состоят в больших расходах на строительство и в сложностях получения разрешительных документов.
