Горизонтально-направленное бурение (ГНБ) используется при монтаже различных коммуникаций. Метод удобен в случаях, когда нужно сохранить ландшафт, ЖД пути или автомобильную трассу нетронутыми. На выбранной глубине с помощью специального оборудования делается прокол, в полости которого прокладывается коммуникация. Технология применяется при прокладке водо- и газопроводов, канализации, электрокабелей. ГНБ позволяет снизить финансовые и ресурсные затраты, проводить работы быстрее по сравнению с традиционной прокладкой трубопроводов и коммуникаций.

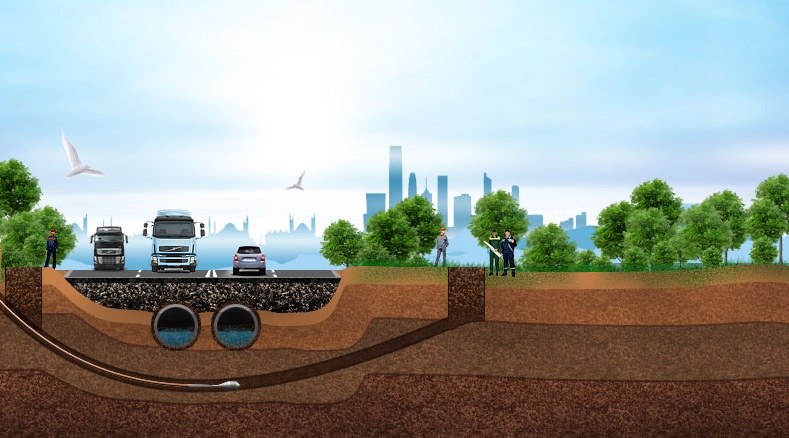

Описание метода прокола под дорожным полотном

Метод ГНБ применяется только после подготовки расчетной и проектной документации, с согласия административных органов или владельца участка. При бурении допустима ширина 100 – 500 мм, длина прокола может достигать 30 – 50 м. Технологию обычно применяют на глубине, где грунт глинистый. Описание метода прокола под дорогой, основные принципы:

  • Выкапываются 2 котлована в исходной и конечной точках. Расположение второго котлована рассчитывается в проектной документации, именно там должен выйти наконечник ствола бура.

  • Для продавливания грунта и прокалывания используют полые штанги из стали. Их продавливают сквозь толщу грунта насосно-домкратным нажимным агрегатом.

  • Для успешного продавливания применяют гидравлические станции. Давление, создаваемое ими, достигает 36 т.

  • Чтобы получать информацию о продвижении бура в его головку монтируют зонд. Информация с него передается на локатор.

Применение данного способа бестраншейной прокладки коммуникаций связано с определенными нюансами. Особенности буровых установок вынуждают постоянно отслеживать траекторию движения головки. Чтобы бур двигался прямо, поддерживается постоянная скорость вращения и отслеживание с помощью зонда.

Методы прокола с буровой установкой обычно используется в черте городов и частных секторах, а также под дорогами и ЖД путями. Сохранность всех объектов на поверхности в процессе прокладки труб позволяет экономить средства на демонтаже и восстановлении.

Оборудование для прокола

Для прокладывания бестраншейных трубопроводов используются буровые установки разного типа, в зависимости от качества грунта в месте проведения работ.

Помимо специальных буровых установок, используются дополнительные инструменты: штанги, расширители, гидравлические станции, гидравлические ключи, зонды и др. Применяется только подходящее высокоточное оборудование, позволяющее создавать идеально ровный прокол для монтажа коммуникационных труб.

Буровые установки современных моделей компактные, могут передвигаться сами. Несмотря на простоту управления и подготовки к бурению, оборудование показывает высокие мощности.

Если вы ищете надёжное и качественное оборудование, то мы сможем вам помочь. В компании «Форвард» есть большой выбор установок горизонтально-направленного бурения для различных работ.

Прокол дороги в городской черте

В черте больших городов метод ГНБ позволяет сохранить архитектурные сооружения, дорожное полотно, изгороди и другие объекты с минимумом повреждений или без таковых. Работы выполняются с помощью специального оборудования закрытым способом, без нарушения обычной жизнедеятельности горожан или дорожного движения. Особую ценность метод несет на локациях с историческими достопримечательностями или старинными мостовыми. Повреждения в таких местах недопустимы. Для получения разрешения на работы потребуется подготовка проекта, расчетов и договор с местной администрацией или владельцем участка.

Прокол дороги в черте коттеджных поселков

В коттеджных, дачных и частных секторах прокладка труб методом горизонтального прокола часто является единственной возможностью безболезненно для ландшафта провести коммуникации. Преимущество способа заключается в том, что проводить можно любые коммуникации. Дорожное полотно, благоустройство территорий и сами участки остаются нетронутыми. Основная часть работы производится глубоко в грунте, на поверхности находятся только начальная и конечна точка проведения.

В случаях, когда трубы пролегают под участками в частной собственности, необходимо заключение договора и согласие с каждым из владельцев. Также потребуется разрешение сотрудников администрации, товарищества или другой организации, управляющей коттеджным поселком или частным сектором.

Прокол под ЖД и трамвайными путями

Для ведения бурильных работ в указанной местности понадобятся:

  • Разрешение от местного подразделения ОАО «РЖД»;
  • Создание проектной документации с точными расчетами;
  • Договоры о техническом контроле и установке страховочных пакетов;
  • Согласование всех планов представителями ОАО «РЖД».

Прокол под железной дорогой и трамвайными путями проводится при технадзоре со стороны сотрудников РЖД и только в соответствии с проектом производства работ.

Преимущества бестраншейных методов прокладки труб

Среди преимуществ бестраншейных методов монтажа коммуникаций в грунте:

  • Нет ограничений и сезонности ведения работ, низкие или высокие температуры окружающей среды, мерзлая почва не являются препятствием;
  • Чтобы продавить грунт, не требуется подавать воду или специальные растворы;
  • Согласно окружающим условиям и ППР, допускается различная глубина прокладки труб;
  • Буровые установки компактны, мобильны, их легко доставить к месту проведения работ и подготовить к бурению;
  • На участках, где пролегают грунтовые воды, нет необходимости выкапывать отводящие каналы или удалять воду другими способами;
  • Расширительный конус на головке установки уплотняет стенки траншеи, что освобождает от дополнительных работ и трат;
  • Длина прокладки трубопроводов достигает 50 м;
  • Стоимость бестраншейного метода в среднем в 2 раза ниже по сравнению с классическими способами прокладки труб;
  • Длительность работ с применением метода ГНБ на 30% меньше, чем при выкапывании траншей.

Популярность проколов ГНБ объясняется снижением затрат ресурсов, времени, финансов на проведение монтажа коммуникаций. Важным аспектом является и сохранение ландшафта, строительных объектов и дорог в нетронутом состоянии.
